Сжатая зона бетона | ||||||||
---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | B | B | B | B | B | B | |
Предельная нагрузка | Бетон | M6 | M8 | M10 | M12 | M16 | M20 | |
Вырыв Срез | С25/30 | кН | 12.0 7.3 |
18.7 19.3 |
23.6 28.1 |
34.5 41.3 |
51.4 73.0 |
70.0 103.6 |
Расчетная нагрузка | Бетон | |||||||
Вырыв Срез | С25/30 | кН | 5.5 4.1 |
7.3 8.8 |
9.8 11.2 |
18.3 20.0 |
25.6 33.0 |
36.7 51.9 |
Рекомендуемая нагрузка | Бетон | |||||||
Вырыв Срез | С20/25 С25/30 С30/37 С40/50 С20/25 |
КН | 3.6 3.9 4.1 4.1 2.9 |
4.8 5.2 5.8 6.7 6.3 |
6.3 7.0 7.7 9.0 8.0 |
11.9 13.1 14.5 16.8 14.3 |
16.7 18.3 20.3 23.5 23.6 |
23.8 26.2 29.0 33.6 37.1 |
Рекомендуемый изгибающий момент | Нм | 5.1 | 13.1 | 25.7 | 44.6 | 99.9 | 195.0 |
Данные по нагрузкам приведены для стандартной глубины посадки анкера.
Рекомендуемые минимальные расстояния | ||||||||
---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | BM6 | BM8 | BM10 | BM12 | BM16 | BM20 | |
Эффективная глубина посадки | hef | мм | 40 | 44 | 48 | 65 | 82 | 100 |
Расстояние между анкерами в осях | scr | мм | 120 | 132 | 144 | 195 | 246 | 300 |
Расстояние от оси анкера до края бетона | ccr | мм | 60 | 66 | 72 | 97.5 | 123 | 150 |
Минимальное расстояние между анкерами | smin | мм | 40 | 50 | 55 | 75 | 90 | 105 |
Минимальное расстояние от оси анкера до края бетона | cmin | мм | 40 | 50 | 65 | 90 | 105 | 125 |
Минимальная толщина бетона | hmin | мм | 100 | 100 | 100 | 130 | 170 | 200 |
Если расстояния от края бетона до оси анкера и в осях анкеров меньше, чем значения scr и ccr , то необходимо вводить понижающий коэффициент к нагрузке.
Данные поминимальным расстояниям приведены для стандартной глубины посадки анкера.

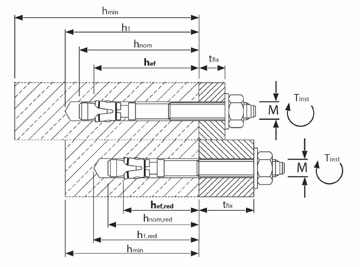

Геометрические параметры установки | ||||||||
---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | BM6 | BM8 | BM10 | BM12 | BM16 | BM20 | |
Диаметр отверстия | d0 | мм | 6 | 8 | 10 | 12 | 16 | 20 |
Диаметр отверстия в закрепляемой пластине, мин. | df | мм | 7 | 9 | 12 | 14 | 18 | 22 |
Глубина отверстия | h1 | мм | 55/34* | 65/55* | 70/65* | 90/80* | 110/90* | 130/110* |
Момент затяжки | Tinst | Нм | 8 | 15 | 30 | 50 | 100 | 200 |
Размер под ключ | Sw | мм | 10 | 13 | 17 | 19 | 24 | 30 |
* уменьшенная глубина посадки
