Анкер для высоких нагрузок SZ

Шпилька SZ-B

Болт SZ-S

SZ-SK

Для установки в растянутой и сжатой зонах бетона и природном камне. Шпилечная и болтовая версии. Производит контролируемое расклинивание внутри отверстия при затяжке болта/гайки до требуемого момента. Удерживает нагрузку за счет сил трения и упора расклиненных частей анкера. Высокие нагрузки как на вырыв, так и на срез. Обеспечивает надежную работу в сжатой и растянутой зонах бетона. Возможно применение в конструкциях подверженным ветровым и динамическим воздействиям. Анкер имеет техническое разрешение ETA (Европейский технический сертификат) с наивысшим допуском 1, который подтверждает безопасность работы в растянутой зоне бетона.

==> Чертеж анкера в AutoCad

Материал: сталь класса 8.8. Гальванизирована 5 мкм в соответствии с EN ISO 4042 (Европейский стандарт по коррозионной защите).

Применение: крепление вспомогательных конструкций при строительстве мостов и тоннелей, установка оборудования, колонн, балок перекрытия. Так же для монтажа подвесных элементов лифтового оборудования и конструкций, подверженных ветровым и динамическим воздействиям.

Нагрузки

Сжатая зона бетона (для растянутой зоны см. табл. ниже)
	Обозначения		SZ10	SZ12	SZ15	SZ18	SZ24	SZ24L	SZ28
Предельная нагрузка	Бетон		M6	M8	M10	M12	M16	М16	М20
Вырыв	С25/30	кН	18.0	26.4	37.4	52.1	80.7	95.8	107.9
Расчетная нагрузка	Бетон
Вырыв Срез	С25/30	кН	10.6 10.1	14.7 17.1	21.9 27.5	26.4 37.8	36.9 52.8	45.6 65.1	51.4 73.4
Расчетный изгибающий момент		Нм	6.9	17.1	34.3	60.0	152.0	152.0	297.0

Растянутая зона бетона
	Обозначения		SZ10	SZ12	SZ15	SZ18	SZ24	SZ24L	SZ28
Предельная нагрузка	Бетон		M6	M8	M10	M12	M16	М16	М20
Вырыв	С25/30	кН	14.5	18.8	30.0	38.8	55.5	79.8	89.4
Расчетная нагрузка	Бетон
Вырыв Срез	С25/30	кН	3.6 10.1	8.8 17.1	11.8 22.6	18.9 27.0	26.4 37.7	32.6 46.5	36.6 73.4
Расчетный изгибающий момент		Нм	6.9	17.1	34.3	60.0	152.0	152.0	297.0

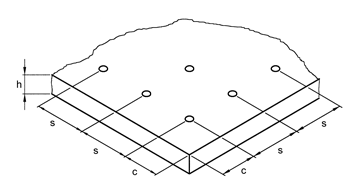

Рекомендуемые минимальные расстояния
	Обозначения		SZ10 M6	SZ12 M8	SZ15 M10	SZ18 M12	SZ24 M16	SZ24L M16	SZ28 M20
Эффективная глубина посадки	h_ef	мм	50	60	71	80	100	115	125
Расстояние между анкерами в осях	s_cr	мм	150	180	213	240	300	345	375
Расстояние от оси анкера до края бетона	c_cr	мм	75	90	106.5	120	150	172	187,5
Минимальное расстояние между анкерами /для краевого расстояния	s_min/с	мм	50/80	60/100	70/120	80/160	100/180	100/180	120/220
Минимальное расстояние от оси анкера до края бетона / для межосевого расстояния s	c_min/s	мм	50/100	60/120	70/175	80/200	100/220	100/220	130/240
Минимальная толщина бетона	h_min	мм	100	120	140	160	200	230	250

Если расстояния от края бетона до оси анкера и в осях анкеров меньше, чем значения s_cr и c_cr , то необходимо вводить понижающий коэффициент к нагрузке.

Параметры установки

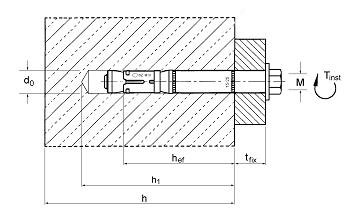

Геометрические параметры установки
	Обозначения		SZ10 M6	SZ12 M8	SZ15 M10	SZ18 M12	SZ24 M16	SZ24L M16	SZ28 M20
Диаметр отверстия	d₀	мм	10	12	15	18	24	24	28
Диаметр отверстия в закрепляемой пластине, мин.	d_f	мм	12	14	17	20	26	26	31
Глубина отверстия	h₁	мм	65	80	95	105	130	145	160
Момент затяжки	T_inst	Нм	15/12*	30/35*	50/65*	80/100*	120	160	200
Размер под ключ	S_w	мм	10	13	17	19	24	24	30

* Момент затяжки для версии SZ-SK

Последовательность монтажа
