Сжатая зона бетона | ||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | SL10 A4 |
SL12 A4 |
SL14 | SL14 A4 |
SL18 A4 |
SL24 A4 |
SL28 | SL28 A4 |
|||
Предельная нагрузка | Бетон | M6 | M8 | M10 | M10 | M12 | M16 | M20 | M20 | |||
Вырыв | С25/30 | кН | 15.9 | 26.1 | 43.3 | 40.8 | 53.9 | 86.3 | 153.0 | 150.8 | ||
Расчетная нагрузка | Бетон | |||||||||||
Вырыв Срез |
С25/30 | кН | 7.6 9.4 |
13.7 14.3 |
19.3 25.5 |
19.3 20.3 |
26.5 35.6 |
36.9 63.8 |
51.7 103.3 |
51.6 93.5 |
||
Расчетный изгибающий момент | Нм | 4.9 | 12.0 | 34.2 | 23.2 | 41.9 | 106,5 | 297.0 | 208,1 |
Рекомендуемые минимальные расстояния | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | SL10 A4 M6 |
SL12 A4 M8 |
SL14 M10 | SL14 A4 M10 |
SL18 A4 M12 |
SL24 A4 M16 |
SL28 M20 |
SL28 A4 M20 |
|
Эффективная глубина посадки | hef | мм | 45 | 55 | 65 | 65 | 80 | 100 | 125 | 125 |
Расстояние между анкерами в осях | scr | мм | 135 | 165 | 195 | 195 | 240 | 300 | 375 | 375 |
Расстояние от оси анкера до края бетона | ccr | мм | 67.5 | 82.5 | 97.5 | 97,5 | 120 | 150 | 187,5 | 187.5 |
Минимальное расстояние между анкерами | smin | мм | 70 | 80 | 100 | 100 | 120 | 150 | 190 | 190 |
Минимальное расстояние от оси анкера до края бетона | cmin | мм | 90 | 110 | 130 | 130 | 160 | 200 | 250 | 250 |
Минимальная толщина бетона | hmin | мм | 130 | 160 | 200 | 200 | 240 | 300 | 350 | 350 |
Если расстояния от края бетона до оси анкера и в осях анкеров меньше, чем значения scr и ccr , то необходимо вводить понижающий коэффициент к нагрузке.

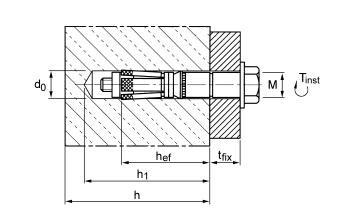

Геометрические параметры установки | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|
![]() |
Обозначения | SL10 A4 M6 |
SL12 A4 M8 |
SL14 M10 | SL14 A4 M10 |
SL18 A4 M12 |
SL24 A4 M16 |
SL28 M20 | SL28 A4 M20 |
|
Диаметр отверстия | d0 | мм | 10 | 12 | 14 | 14 | 18 | 24 | 28 | 28 |
Диаметр отверстия в закрепляемой пластине, мин. | df | мм | 12 | 14 | 16 | 16 | 20 | 26 | 31 | 31 |
Глубина отверстия | h1 | мм | 60 | 70 | 85 | 85 | 100 | 125 | 150 | 150 |
Момент затяжки | Tinst | Нм | 10 | 25 | 50 | 50 | 80 | 200 | 400 | 400 |
Размер под ключ | Sw | мм | 10 | 13 | 17 | 17 | 19 | 24 | 30 | 30 |
