Технология инъецирования VM-PY

Артикул:

BASE

2 ₽*

-0%

2 ₽*

Таблица размеров

- +

Купить

Добавлено

Быстрый заказ

Технология инъецирования VM включает в себя картридж с синтетической смолой и резьбовую шпильку типа V-A, либо втулку VA-IG. Резьбовая шпилька/втулка устанавливается в просверленное отверстие, в которое предварительно закачали клеевую пасту. Как и все химические анкера не создает внутренних напряжений в базовом материале, а значит может устанавливаться с минимальными краевыми и межосевыми расстояниями. Увеличение нагрузки достигается за счет увеличения глубины посадки анкерной шпильки. При использовании данной технологии крайне важно качественно прочистить отверстие. Не рекомендуется использование VM составов в отверстиях, выполненных установкой алмазного бурения.

Способы оплаты

Доставка

Описание

Картридж VM-PY

Материал: VM-PY- полиэстеровая смола с наполнителем. Быстро набирает прочность,устанавливается при температуре до5°С.
Химический состав применяются с резьбовыми шпильками: V-A - оцинкованная сталь класса 5.8, V-A_fvz- горячеоцинкованная сталь, V-A A4 и HCR - нержавеющая сталь, а также
шпилька VM-A для установки в пустотелый кирпич. При использовании состава в пустотелых материалах необходимо устанавливать сетчатые гильзы VM-SHилиVM-IG.

Применение: имеет очень широкий спектр применения. Используются как для наружных, так и для внутренних работ . Не допускается установка во влажные отверстия. Отверстия, выполненные установкой алмазного бурения требуют доработки поверхности. Идеально подходит для крепления в кирпичной кладке.

Нагрузки

Сжатая зона , VM-PY и шпилька V-A
VM-PY V-A	Обозначения		VM-PY	VM-PY	VM-PY	VM-PY	VM-PY	VM-PY
Предельная нагрузка	Бетон	V-A	M8	M10	M12	M16	M20	М24
Вырыв Срез	С25/30	кН	19.0 11.4	30.2 18.1	43.8 26.3	81.6 49.0	127.4 76.4	187.5 116.5
Расчетная нагрузка	Бетон
Вырыв Срез	С25/30	кН	6.8 7.4	10.5 11.7	14.8 16.9	16.6 31.6	27.8 49.4	31.2 70.4
Рекомендуемая нагрузка	Бетон
Вырыв Срез	С20/25 С25/30 С30/37 С40/50 С20/25	КН	6.3 6.7 7.1 7.7 5.3	9.9 10.5 11.1 12.2 8.3	13.9 14.7 15.6 17.1 12.1	19.8 21.0 22.2 24.4 22.6	29.8 31.6 33.4 36.7 35.3	45.2 48.0 50.3
Рекомендуемый изгибающий момент		Нм	12.9	25.7	44.9	113.7	222.9	320.6

Рекомендуемые минимальные расстояния
VM-PY V-A	Обозначения		VM-PY M8	VM-PY M10	VM-PY M12	VM-PY M16	VM-PY M20	VM-PY M24
Эффективная глубина посадки	h_ef	мм	80	90	110	125	170	210
Расстояние между анкерами в осях	s_cr	мм	160	180	220	250	340	420
Расстояние от оси анкера до края бетона	c_cr	мм	80	90	110	125	170	210
Минимальное расстояние между анкерами	s_min	мм	40	45	55	65	85	105
Минимальное расстояние от оси анкера до края бетона	c_min	мм	40	45	55	65	85	105
Минимальная толщина бетона	h_min	мм	110	120	140	160	220	260

Если расстояния от края бетона до оси анкера и в осях анкеров меньше, чем значения s_cr и c_cr , то необходимо вводить понижающий коэффициент к нагрузке.

Параметры установки

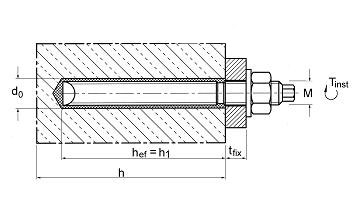

Геометрические параметры установки
	Обозначения		VM-PY M8	VM-PY M10	VM-PY M12	VM-PY M16	VM-PY M20	VM-PY M24
Диаметр отверстия	d₀	мм	10	12	14	18	24	28
Глубина отверстия	d_f	мм	80	90	110	125	170	210
Момент затяжки	T_inst	Нм	10	20	40	60	120	150

Последовательность монтажа

бетон

пустотелый материал
